优化SIM卡座SMT贴装工艺防止虚焊的五大核心技术

优化SIM卡座SMT贴装工艺防止虚焊的五大核心技术

概要

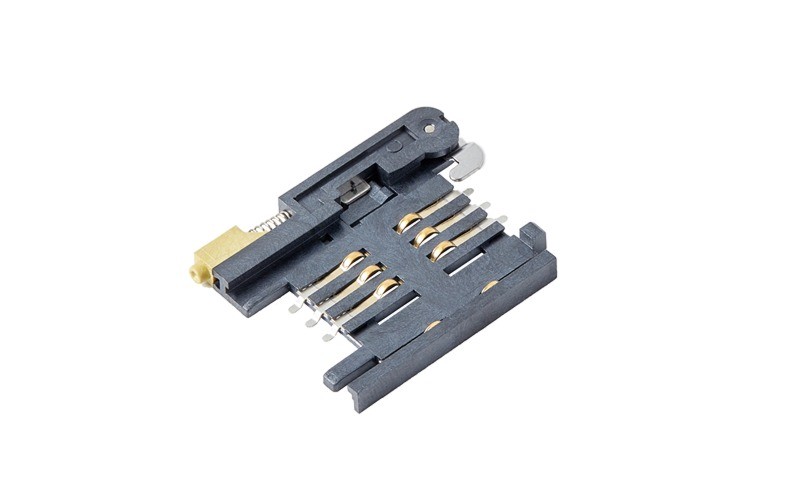

摩凯电子有限公司作为卡座连接器领域的专业制造商,深知SIM卡座因其小型化、高密度贴装的特点,对SMT工艺的可靠性要求极高。虚焊问题不仅影响产品良率,更直接威胁终端设备的通信稳定性。本文结合行业经验与工艺实践,从材料、设计、工艺、设备、检测五大维度,解析如何系统性优化SIM卡座贴装工艺,降低虚焊风险。

优化SIM卡座SMT贴装工艺防止虚焊的五大核心技术
摩凯电子有限公司作为卡座连接器领域的专业制造商,深知SIM卡座因其小型化、高密度贴装的特点,对SMT工艺的可靠性要求极高。虚焊问题不仅影响产品良率,更直接威胁终端设备的通信稳定性。本文结合行业经验与工艺实践,从材料、设计、工艺、设备、检测五大维度,解析如何系统性优化SIM卡座贴装工艺,降低虚焊风险。
一、材料优化:从源头保障焊接可靠性

高活性锡膏选型
SIM卡座焊盘面积小、引脚密集,需选用金属含量≥90%的高活性无铅锡膏(如SAC305),确保流动性与润湿性。建议锡膏黏度控制在800-1200 Pa·s,避免印刷塌边或飞珠。
材料防潮管理
卡座引脚和PCB焊盘易受潮氧化,需在恒温恒湿环境(25±3℃,湿度≤60%)存储,开封后48小时内使用完毕。必要时对PCB进行烘烤(125℃,4小时)以去除湿气。

二、PCB与焊盘设计:兼顾精度与可制造性

焊盘尺寸与阻焊设计
焊盘间距建议≥0.15mm,采用NSMD(非阻焊层界定)设计,避免大铜箔导致散热不均。阻焊开窗需比焊盘外扩0.05mm,防止锡膏溢出。
共面性控制
SIM卡座引脚共面性偏差应≤0.05mm,避免因引脚翘曲导致局部虚焊。设计阶段可通过仿真软件验证热变形量,优化封装结构。

三、工艺参数精细化控制

锡膏印刷工艺
钢网厚度选择:针对0.4mm间距引脚,推荐钢网厚度0.1mm,采用激光切割+电抛光工艺,开孔尺寸按焊盘面积1:1设计,减少少锡风险。
印刷参数:刮刀角度60°,速度20-50mm/s,压力3-5kg,确保锡膏厚度均匀(目标值0.12-0.15mm)。
回流焊温度曲线优化
无铅工艺峰值温度235-242℃,液相线以上时间(TAL)40-100秒,升温斜率1-3℃/s,避免热冲击导致氧化。需针对SIM卡座热容差异,采用分区控温或局部屏蔽技术。

四、设备升级与过程监控

高精度贴装设备
采用带共面性检测功能的贴片机,贴装压力控制在1-3N,精度±0.025mm,避免引脚偏移或下压力过大导致锡膏塌陷。
真空辅助填充技术
针对卡座底部微孔,可在丝印机加装真空吸附装置,减少气泡残留,提升孔内锡膏填充饱满度至98%以上。

五、全流程质量检测与闭环反馈

在线检测技术
SPI(锡膏检测仪)实时监控印刷厚度与面积,允许偏差±10%。
AOI(自动光学检测)重点检查引脚对齐度与焊点形貌,X-ray透视检测隐藏焊点(如BGA类封装)。
失效分析与工艺迭代
建立热循环测试(-40℃~125℃,1000次循环)与震动测试数据库,结合MES系统追溯工艺参数,针对性优化16。
案例实践:摩凯电子的工艺升级成效
2024年,摩凯电子某5G模块SIM卡座项目中,通过引入真空辅助印刷与分区回流焊技术,将虚焊率从1.2%降至0.3%。同时,采用纳米涂层钢网(降低脱模阻力),使微孔填充合格率提升至99.5%,客户返修成本降低40%。

结语

SIM卡座的SMT工艺优化需贯穿设计、材料、制造全链路。未来,随着AI视觉检测与数字孪生技术的应用,摩凯电子将持续推动工艺智能化升级,为客户提供高可靠连接解决方案。
