不同版本SD协议对卡座连接器引脚定义有哪些差异？

概要

作为专注于存储卡座连接器研发与生产的摩凯电子有限公司，我们深知SD协议版本演进对硬件设计的关键影响。不同版本的SD协议在引脚定义上既有兼容性设计，也存在功能性优化带来的差异。本文将从实际应用角度，结合行业技术标准与摩凯产品经验，解析不同版本SD协议对卡座连接器引脚设计的核心差异。

一、SD协议版本演进与引脚基础定义

SD协议自诞生以来经历了多个版本迭代，主要包括 SD1.0（标准容量卡）、SD2.0（高容量SDHC）、SD3.0（扩展容量SDXC）及后续的UHS（超高速）系列。尽管协议升级主要聚焦于传输速率、容量上限和功能扩展，但引脚定义在物理层保持了高度兼容性，仅在特定模式下对信号功能进行了扩展优化。

基础引脚定义（SD1.0至SD3.0）

SD卡标准模式下，无论协议版本如何升级，9个物理引脚的功能定义保持一致（以全尺寸SD卡为例）：

CLK（时钟）、CMD（命令/响应）、DAT0-DAT3（数据线）为核心通信引脚；

VCC（电源）、VSS（地）为供电引脚；

部分卡座还包含 CD/WP（卡检测/写保护）引脚（非协议强制要求）。

这一设计确保了物理接口的向下兼容性，例如SDXC卡可插入支持SDHC的卡座中（受限于主控协议支持）。

UHS模式下的功能扩展（SD3.0及以上）

UHS-I（SD3.01）和UHS-II（SD4.0）在保留原有引脚的基础上，通过复用或新增信号线提升速率：

UHS-I：仍使用DAT0-DAT3，但时钟频率提升至最高208MHz（SDR104模式），需连接器支持更高频信号完整性设计。

UHS-II：新增 DAT4-DAT7 引脚，形成双通道传输，理论速率达312MB/s。此时，卡座需支持额外的数据线布局，并优化阻抗匹配以降低信号串扰。

1. 电气特性适配

电压要求：SD1.0/2.0协议采用3.3V供电，而UHS-I/II支持1.8V低电压模式以降低功耗。卡座需通过电源引脚设计兼容多电压切换，例如摩凯的宽电压卡座系列可通过自动检测机制适配不同电压。

信号完整性：UHS模式的高频传输要求连接器减少寄生电容和电感，采用镀金端子和 LCP耐高温材料提升接触稳定性，避免信号衰减。

2. 物理结构优化

微型化设计：针对TF卡（MicroSD）的广泛应用，卡座需在有限空间内精确布局引脚。例如，摩凯的反向沉板型卡座通过优化焊接点位置，适应超薄设备需求。

耐久性增强：SD3.0的频繁高速读写对插拔寿命提出更高要求。摩凯卡座采用磷铜弹簧片和双压片结构，确保6000次以上插拔寿命，远超行业标准。

3. 协议兼容性设计

多协议支持：部分卡座需同时兼容SD、MMC协议。例如，MMC卡仅使用7个引脚（无DAT3和CD/WP），卡座需通过引脚悬空或动态检测实现双协议适配。

热插拔保护：SD2.0及以上版本强调带电插拔稳定性。摩凯卡座集成 ESD防护电路，可抵御±15kV静电冲击，避免协议初始化失败。

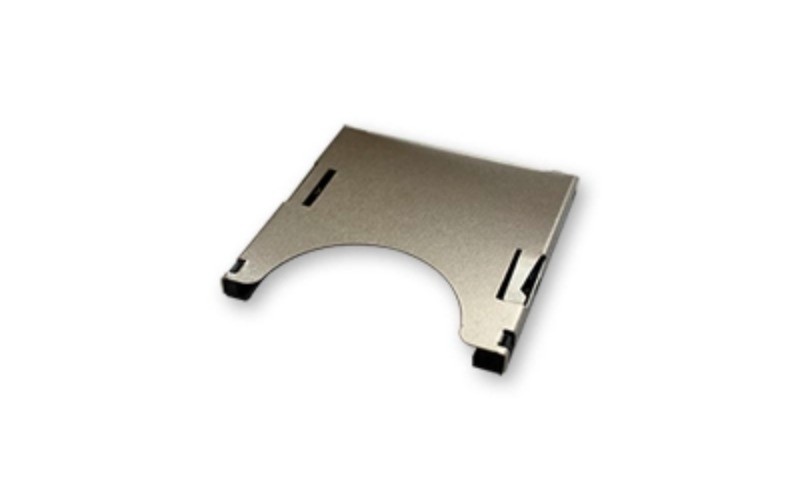

以摩凯电子的 SD 3.0无推杆卡座（型号：MK-SD30NP）为例，其设计充分体现了协议差异的应对策略：

引脚布局：保留标准9引脚定义，同时通过内部电路支持UHS-I的1.8V/3.3V双电压切换。

信号优化：DAT0-DAT3采用差分对布线，减少UHS模式下的信号延迟。

兼容性测试：通过自动化设备模拟SD1.0至SD3.0协议指令，验证全版本初始化与读写稳定性。

随着SD Express（PCIe接口）的推出，未来卡座可能需集成更多高速信号通道。摩凯已预研 PCIe+SD双模卡座，通过动态切换引脚功能，兼容传统SD协议与新一代高速标准，助力客户平滑过渡至下一代存储技术。

通过深入理解协议差异并针对性优化硬件设计，摩凯电子持续为智能手机、车载设备、工业控制器等领域提供高可靠性的卡座连接解决方案。如需了解更多产品细节或定制服务，欢迎访问摩凯电子官网或联系技术支持团队。
