Nano SIM push type H=1.24mm 支持定制
- 型号
- NS124-T5150-30
属性
- 产品高度
- 1.24mm
- 可用存储卡
- 纳米 SIM 卡
- 基材
- 液晶聚合物
- 端子材质
- 磷青铜
- 外壳材质
- 不锈钢
评价
产品描述

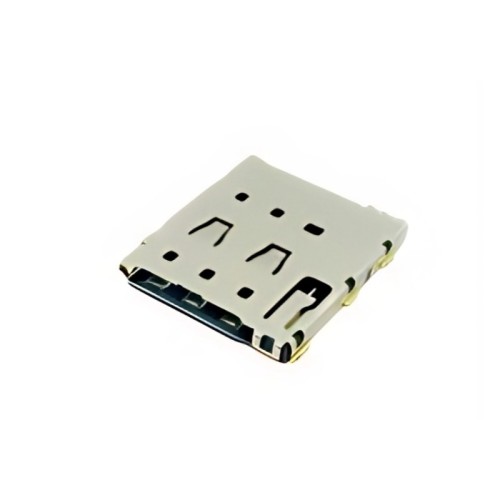

这是一款 6 针的 Nano SIM 卡座连接器，顶部安装，推拉式结构。 工程师 1 个工作日回复 · RoHS 合规 · 支持非标定制 连接器失效很少是戏剧性的，更多是几毫欧的漂移、一个翘起的焊盘、一张在高温下偶尔读不到的卡。 推拉式无自动弹射机构，零件少、成本低，没有会卡死、会磨损的结构，卡片靠外壳固位直接拔出，是更耐用的选择。 端子镀金 ≥0.025 µm，接触电阻控制在 ≤30 mΩ，配合严格共面度控制，让高速信号在湿热与温度循环下依然稳定。 LCP 基材耐受无铅回流不变形，不锈钢外壳保持框架平整，端子共面度 ±0.05 mm，确保贴装稳定、焊点成型良好。 可靠的检测开关保证卡片检测，配合固位结构，插拔寿命达 10,000 次，长期稳定。 数据表列出的是数值，规格说明解释的是每个数值控制什么。最终公差、镀层厚度与验收标准以 2D 图纸与数据表为准。 结构上的每个决策，都是为了卡片能持续被识别、稳定地被固位。 同一张卡、同一个接口，家族提供不同高度与结构组合。多数选型失误不是连接器不好，而是把对的连接器放进了错的堆叠里。 只要卡片是用户可插拔的介质，卡固位与触点稳定性就比连接器单价更重要。 区别在卡尺寸：Mini SIM 最大，Nano SIM 最小。卡座尺寸与托盘随之不同，选型需与设备卡槽设计匹配，三者不通用。 多数 SIM 卡座支持热插拔，配有卡检测针，插入后设备即时识别，无需重启。具体以数据表为准。 支持。SMT 卡座使用 LCP 基材与受控共面度端子，可按标准无铅回流曲线焊接，具体曲线以数据表与 2D 图纸为准。 可以。提供原厂型号或图纸，我们对比焊盘布局、高度、间距与固位方式，确认直接替代还是需要调整布局后进入打样。 样品免费，打样 7 天，量产 7-15 天。批量 MOQ 与交期随报价确认，零 MOQ 支持小批量试产。 告诉我们整机厚度、卡型、年用量，以及你要替换的型号（如有）。工程师会在 1 个工作日内回复合适的型号、所需图纸，以及我们会在你的布局里改什么——如果有的话。高度 1.24mm Nano SIM 卡座连接器
稳定读卡、可靠插拔
卡座平时不可见，直到它出问题
机械结构越复杂越容易失效
高速数据下掉包、卡识别失败
过炉后绝缘体变形、焊盘翘起
插拔几次后卡片检测失灵
每个参数，都对应一个设计决策
机械参数
电气参数
材料与镀层
环境与合规
四个设计决策，让卡片持续被识别
同一张卡，多种机械答案
型号 高度 结构 安装方式 选择时机 NS110-T1151-01 1.10mm ('结构', '推拉式') 顶部安装 ('结构', '推拉式') NS120-T1161-01 1.20mm ('结构', '推拉式') 顶部安装 ('结构', '推拉式') NS135-T1151-01 1.35mm ('结构', '推推式') 顶部安装 ('结构', '推推式') NS143-T1151-01 1.43mm ('结构', '铰链式（翻盖式）') 顶部安装 ('结构', '铰链式（翻盖式）') NS150-T1131-18 1.50mm ('结构', '托盘式（抽屉式）') 顶部安装 ('结构', '托盘式（抽屉式）') NS150-D1131-04 1.50mm ('结构', '托盘式（抽屉式）') 顶部安装 ('结构', '托盘式（抽屉式）') NS210-D1250-01 2.10mm ('结构', '托盘式（抽屉式）') 顶部安装 ('结构', '托盘式（抽屉式）') NS215-T1131-01 2.15mm ('结构', '托盘式（抽屉式）') 顶部安装 ('结构', '托盘式（抽屉式）') NS149-D3131-01 1.49mm ('结构', '托盘式（抽屉式）') 顶部安装 ('结构', '托盘式（抽屉式）') NS225-T1150-01 2.25mm ('结构', '托盘式（抽屉式）') 顶部安装 ('结构', '托盘式（抽屉式）') NS154-D1131-01 1.54mm ('结构', '托盘式（抽屉式）') 顶部安装 ('结构', '托盘式（抽屉式）') NS140-D1130-01 1.40mm ('结构', '托盘式（抽屉式）') 顶部安装 ('结构', '托盘式（抽屉式）') NS150-T1151-30 1.50mm ('结构', '托盘式（抽屉式）') 顶部安装 ('结构', '托盘式（抽屉式）') NS124-T1150-30 1.24mm ('结构', '推推式') 顶部安装 ('结构', '推推式') NS125-T1250-02 1.25mm ('结构', '推推式') 顶部安装 ('结构', '推推式') NS125-T1131-30 1.25mm ('结构', '托盘式（抽屉式）') 顶部安装 ('结构', '托盘式（抽屉式）') NS137-T1131-30 1.37mm ('结构', '推推式') 顶部安装 ('结构', '推推式') NS124-T5150-30本页 1.24mm ('结构', '推拉式') 顶部安装 ('结构', '推拉式') 为「随身、跌落、晒太阳」的产品而生
结构工程师需要的图纸与数据表
选型前常见问题
Mini / Micro / Nano SIM 卡座有什么区别？
SIM 卡座支持热插拔吗？
支持回流焊吗？
能否替代进口品牌的同规格卡座？
最小起订量和交期是多少？
发来你的堆叠参数，拿图纸、样品和直接回答
